TDG調速定量給料皮帶秤系列，是在消化、吸收SCHENCK（申克）技術的基礎上，結合長期以來的實踐和經驗，不斷改進和優化設計的產品。適用于散粒狀、塊狀、粉狀物料的連續動態計量與定量給料。　　

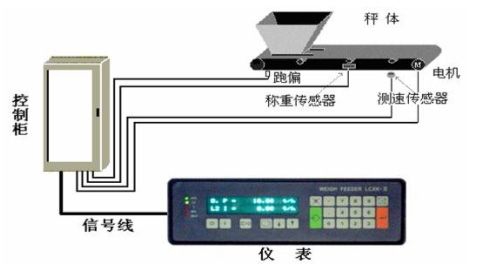

TDG調速定量給料皮帶秤-控制原理圖：

TDG調速定量給料皮帶秤-概述：
　　TDG調速定量給料皮帶秤系列,采用動態給計量方式和計算機變頻控制，設備皮帶自動張緊裝置、跑偏報警保護及現場控制開關，具有運行穩定、可靠性高的優點，計量精度高，能在較惡劣的環境下正常工作，適用于建材、冶金、化工、糧食等行業的散狀物料的配料和計量，是實現自動化控制、穩定產品質量的理想計量設備。

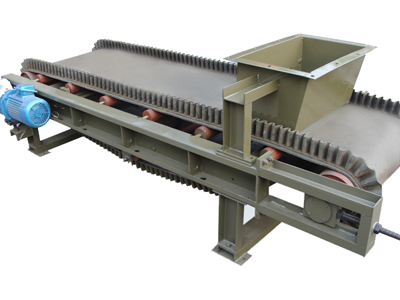

TDG調速定量給料皮帶秤-結構特點：
1.由冷彎C型鋼板組成秤體框架，結構新穎，強度大，適合于各種規格非標秤體的設計；
2.一體化直聯式減速電機，技術先進，低噪音、低震動、抗粉塵、長壽命、高可靠性；
減速電機帶反力矩?fù)?板，軸裝結構。與秤體主動滾筒直接相聯，安裝、調試與維護極其方便。
3.環形無接頭皮帶，可根據工藝選擇：平皮帶、擋板結構、裙邊皮帶結構；
4.獨特的X型簧片稱量機構，簧片受力更均勻，線性與重復性更好；
5.弱磁式齒輪測速裝置的設計，配合測速電路真實的反應了電機速度，測速信號準確、可靠；
6.獨特的皮帶防跑偏裝置，仿申克秤三托輥結構，可自由調節張緊托輥；
7.秤體進料裝置自帶托板，可控制進料量與封料，以便秤體標定與校零；
TDG調速定量給料皮帶秤-主要技術參數：
?系統精度：≤±0.5%；
?調速范圍：1：10；
?調速方式：變頻調速；
?工作方式：連續
?使用環境：儀表-50～50℃；秤體-30～50℃；相對時度≤90%
?電源：～220V -15%-10%，50Hz（微機部分）；

?給料范圍：0.2～2000t/h。工藝流程模擬圖：
?測速信號;40脈沖/轉
TDG調速定量給料皮帶秤-配置表：
